我们老生常谈螺旋板式换热器！

2014-07-23

如今的螺旋板式换热器在社会的发展已起到了不可替代的功能，各种行业中已经离不开螺旋板式换热器了。那么螺旋板式换热器为何如此让人收益呢，那就让我们分析下:

首先我们说下螺旋板式换热器的功能：

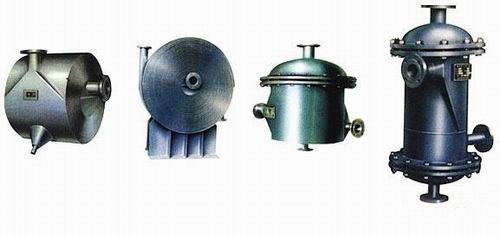

螺旋板式换热器是一种高效换热器设备，适用汽－汽、汽－液、液－液，对液传热。它适用于化学、石油、溶剂、、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

其次我们说下螺旋板式换热器的结构：

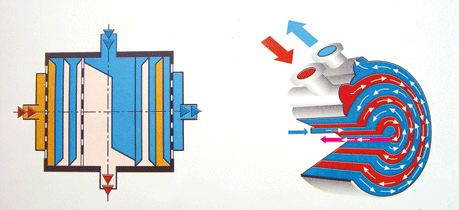

1、本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。

2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

4、II型可拆式螺旋板式换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。

5、III型可拆式螺旋板式换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。

6、单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合、设备和通道间距相同。混合组合：一个通道并联，一个通道串联。

同时我们需要了解螺旋板式换热器的优点：

1、螺旋板换热器的传热效能好

螺旋板换热器的内部螺旋结构有利于减小流体在流经通道时受到的流体阻力，因此流体能以较快速度通过换热器，也就提高了螺旋板式换热器的传热效能。

2、螺旋板换热器有自清洗作用

螺旋板换热器所处理的流体速度较快，对换热器通道内的杂质有一定的冲击作用，特别是流体流经杂质沉积出时，流速会因为通道变窄而相对提高，会加大对杂质的冲击力度，直到将杂质冲走。

3、螺旋板换热器的密封性好

螺旋板换热器分为可拆卸和不可拆卸两种结构，其中不可拆卸的螺旋板式换热器结构简单，密封性较为出众，适宜应用于各种剧毒、易燃、易爆和贵重流体的热量传递工作。

4、螺旋板换热器能回收低温位热能

螺旋板换热器的两个流体通道中的流体流动方向相反，也就是换热器中的两道流体呈逆向流动状态，这样螺旋板换热器就能得到最大的对数平均温差，实现小温差的热能传递，回收低温位热能。

螺旋板式换热器共鸣现象的原因及解决方式分析：

对于各种形式各种用途的螺旋板式换热器，发生各种异常现象也不足为奇，其中换热器时有发生的就是共鸣现象。而且会伴随着温度的变化时强时弱，对于这种现象，一定要加以重视，以免造成更严重的后果。

首先要知道的是，螺旋板式换热器的共鸣现象是横向流动的气体激发所引起的，当其气体横向流过换热器中的各个部件时，会与存在的驻波发生共振，因此螺旋板式换热器会出现我们所说的共鸣现象。

为了进一步防止螺旋板式换热器共鸣现象的出现，可以在对换热器各项参数设计选择的时候得以优化，从而是流过的气流频率与驻波频率和设备固有频率产生比较大的差异，从而避免共鸣。此外，还可以在设备空气进口处设置多孔防振挡板，以达到改变气体流动频率和速度的目的。

主要技术参数

　　公称压力Pg规定为0.6，1.0，1.6MPa. 允许工作温度：碳钢为-20℃～250℃，不锈钢为-20℃～320℃。选用设备时，应通过适当的工艺计算，使设备通道内的流体达到湍流状态（一般液体流速）1m/sec；气体流速≥10m/sec。设备可卧放或立放，但用于蒸汽冷凝时只能立放。用于烧碱行业须进行整体热处理，以消除应力。可有立式，卧式，悬挂式三种安装类型。

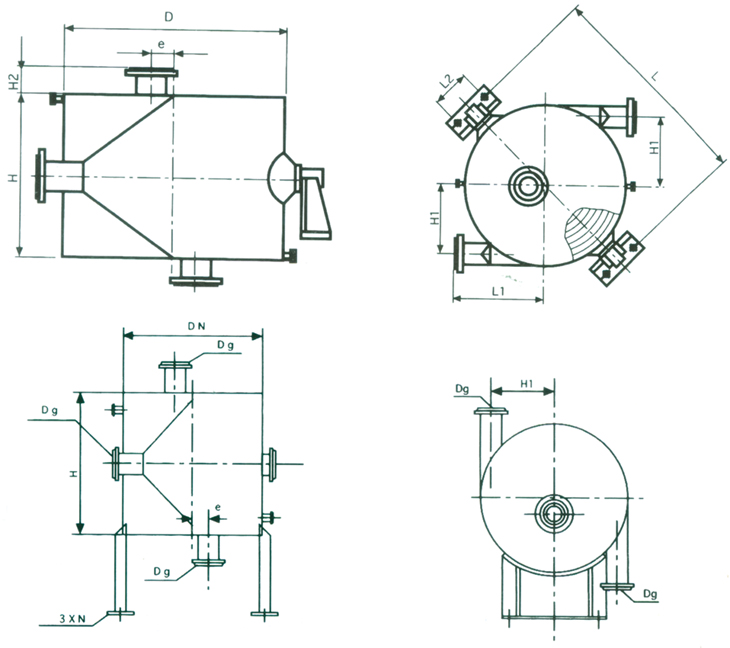

　　不锈钢制不可拆螺旋板换热器参数及安装公称换热面积(m2) 型号通道距离(mm) 计算换热面积(m2) 流速(1m/s)处理量(mm) 板宽H(m) 外径DN(mm) H1(mm) L(mm) L1(mm) L2(mm) H2(mm) e(mm) 接管公称直径(mm).

螺旋式板换热器应用：

　螺旋式板换热器应用广泛。在中国，中小型合成氨厂的变换热交换器和合成塔下部的热交换器已先后用螺旋式板换热器取代管壳式换热器。烧碱厂的电解液加热器和浓碱液的冷却器，采用螺旋式板换热器所用的设备费仅为管壳式换热器的1/3。此外,这种换热器用于塔顶冷凝、淬火油冷却、发烟硫酸冷却和脂肪酸冷却等都有良好的效果。这种设备用于蒸汽的冷凝和无相变的对流传热效果最佳，也可用于沸腾传热。
